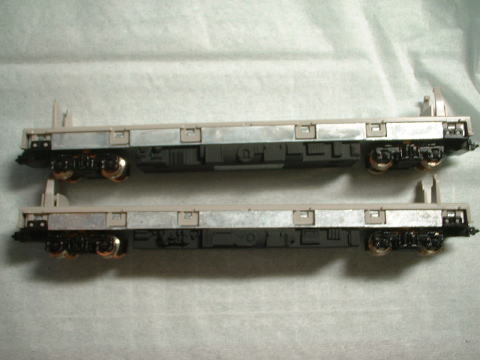

TOMIXの新動力が超お気に入りなので、換装します。 新動力はE233系用動力なのでさらに台車と床下カバーを旧動力のDT33から使用するため、贅沢な動力になりました。 上が新動力 下が旧動力 |
|

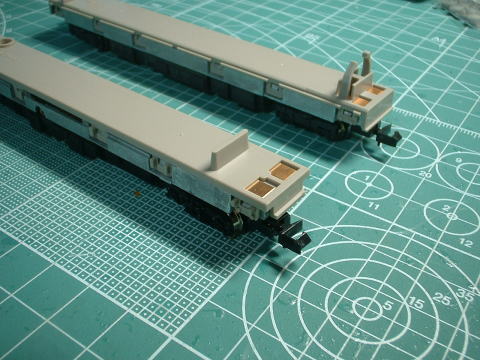

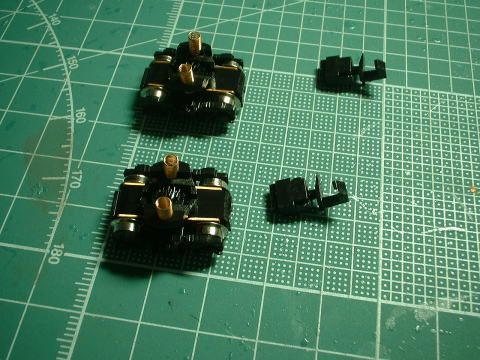

TNカプラーを取り付けるためアーノルドカプラーはニッパーとカッターでバッサリ切り取ります。 | |

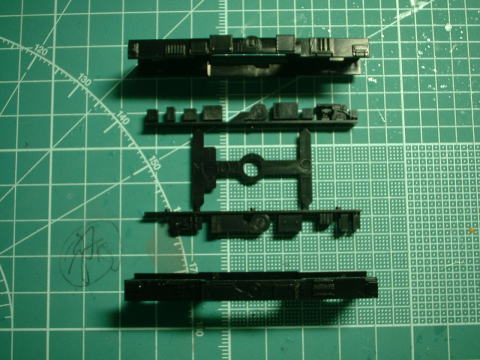

床下カバーの機器配置の関係で動力はモハ102に搭載になります。 床下カバーは113系用みたいなのでGM102系用と比較。 |
|

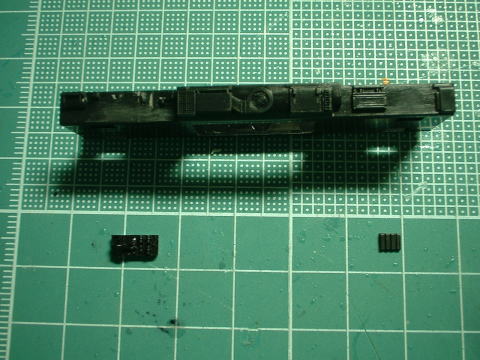

床下カバーを比較した結果こちら側は、GM床下機器より画像の2個移植。 | |

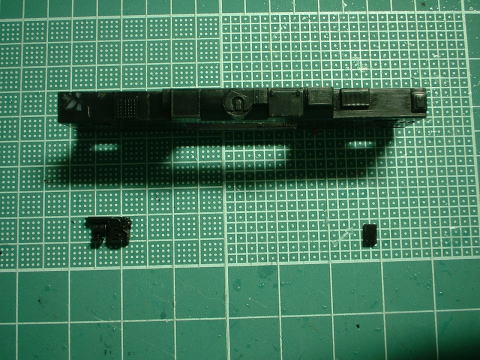

こちら側は、GM床下機器より画像の2個移植。 一部カバー側を削除して貼り付けます。 |
|
モハ102の床下はカバーをつや消し黒で塗装 TNカプラーを付けて完成 |
|

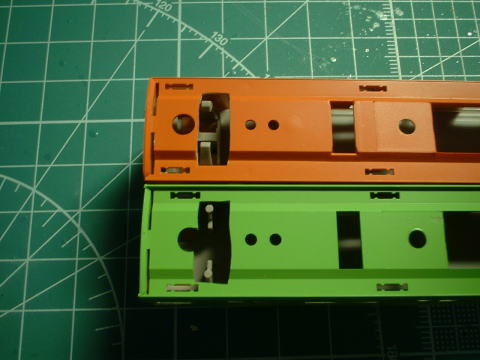

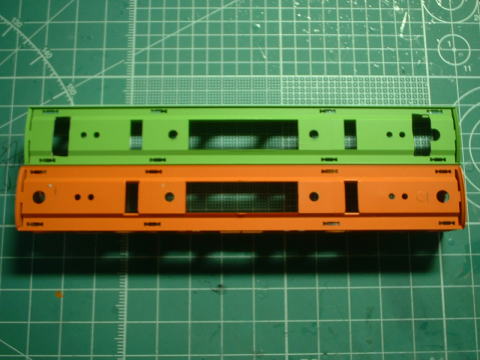

動力ユニットの室内灯用のツメがあたるので、上のようにあたる部分をカッターで削っておきます。 | |
スコッとはめてみた。 うまくよけてくれます。 窓ガラスをはめて仮組したところ、特に調整せずにツメもぴったりで、動力ユニットが収まってくれました。 室内灯が付けれるかは不明 (室内灯パーツ持ってません) |
|

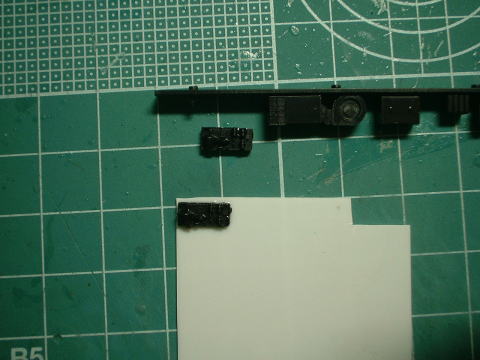

床下をいじってたら「バキッ」とコンプレッサーパーツが折れたのでt0.5プラ板で補強して瞬間でくっつけました。 | |

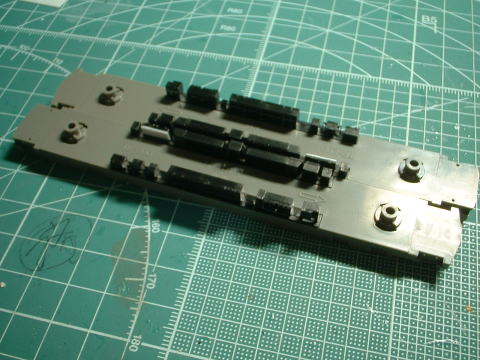

モハ103の床下 プラ板補強以外はキットのままいけそうです。 |
|

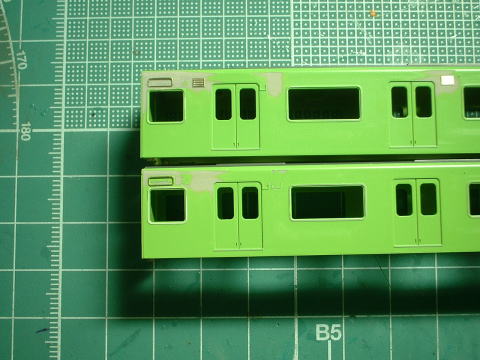

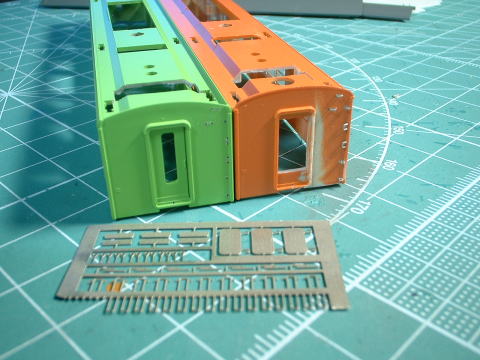

車体の加工 行き先枠を追加と塗装表現だったダクトも付けます。 トレジャーTTP235-02 |
|
側面昇降スッテップも可能な限り再現 タヴァサPN441A |
|

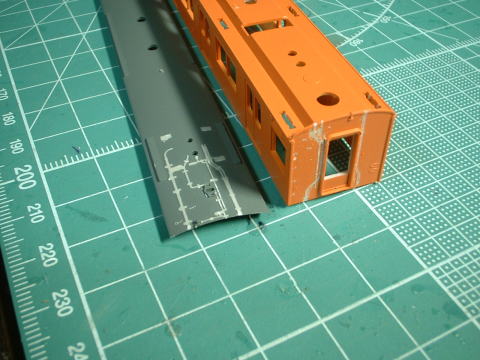

もう普通じゃ許してくれないと思っています・・・ 屋根及び妻面の配管を削ります。 |
|

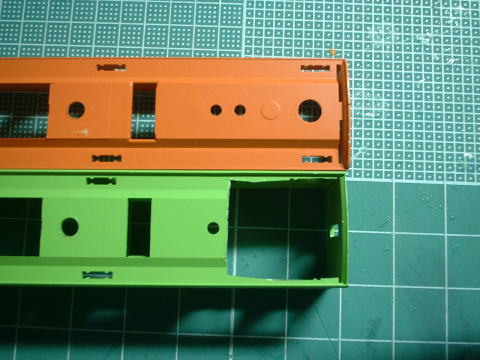

配管工事の邪魔になるので、下のようにカッターで削除しておきます。 | |

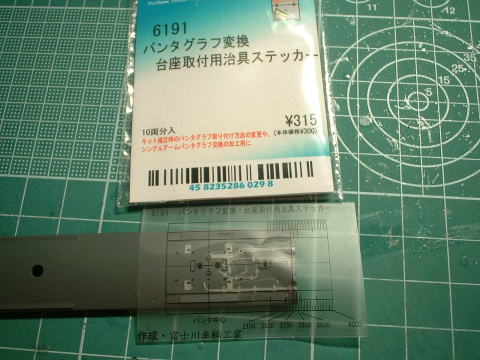

パンタグラフはKATOのPS16Bタイプ(11‐420)が一番近い形をしてたので換装します。 富士川変換ステッカーを使用しKATOのパンタグラフ位置へ |
|

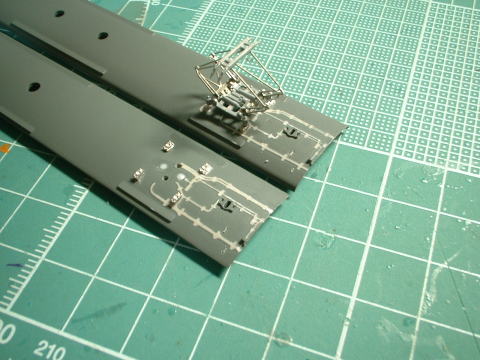

取付け穴及びパンタ台座(富士川7012S)で換装完了 パンタ穴 1.0 |
|

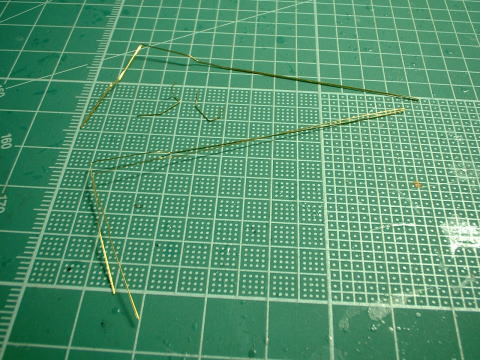

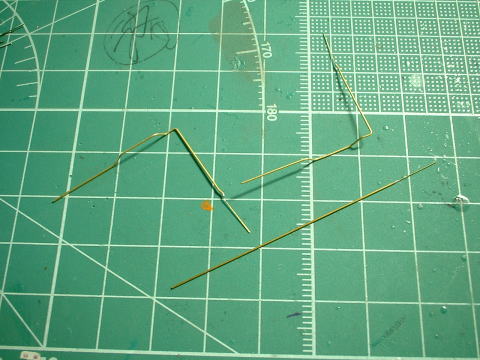

この辺で母線を曲げておきます。 t0.4真鍮パイプの先にt0.2真鍮線を入れてハンダでくっつけてもらいました。あざーす |
|

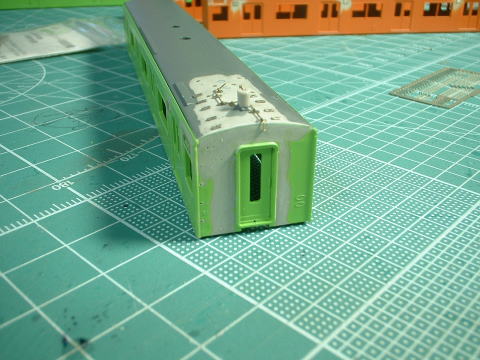

こちらは作用管と避雷器用配管(真ん中の2ヶ)t0.2 いつものことですが、この辺から泣きそうになってきます・・・ |
|

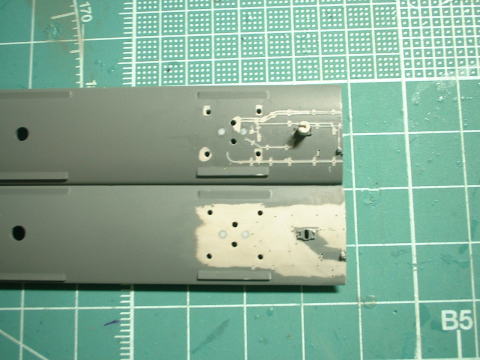

もとの配管は配置があっているようなので(その他の実車は製造時期等により違う可能性あり) 台座を置く部分に印をつけてから下のように耐水ペーパーで磨きます。 |
|

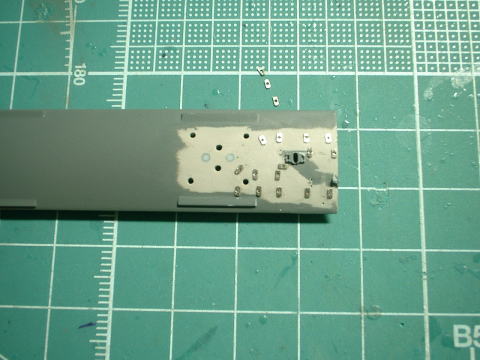

印部分にボナ割りピンについてる台座を1ヶずつ貼り付けます。 | |

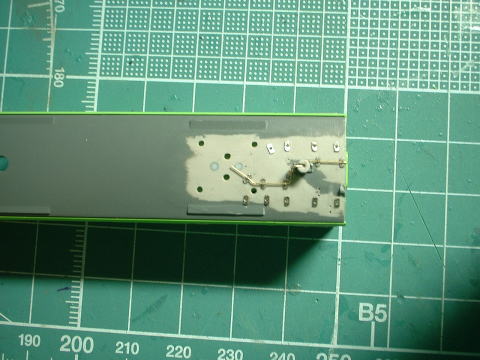

避雷器の配管設置 | |
この辺で屋根と車体をくっつけます。 |
