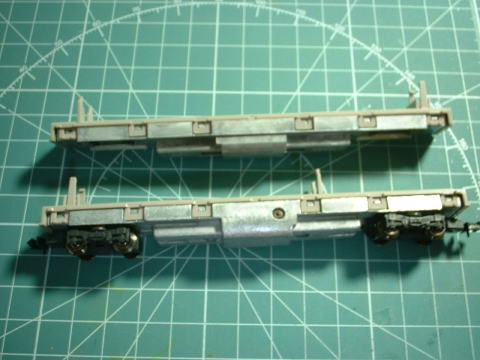

クモハ（Mc）床下の加工 E233系用動力を使用します 上がフライホール対応E233系用動力 下が現行119系用動力 床下機器をリアルに再現するためモーター部分がコンパクトなE233系用新動力を使用します フライホイール＆新モーターなので、走りもスムーズになります |
 |

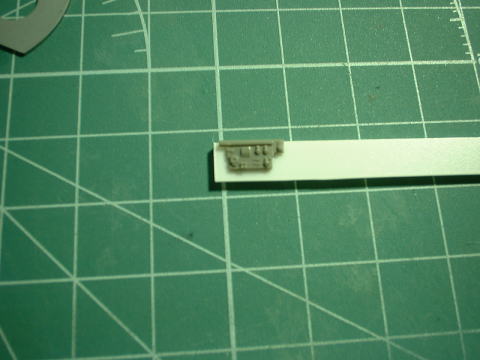

床下カバーを分解しそれぞれ床下機器を制作していきます 切り取った、床下機器をプラ板で肉付け |
 |
ｔ１．２プラ板を2枚重ねにします |
 |

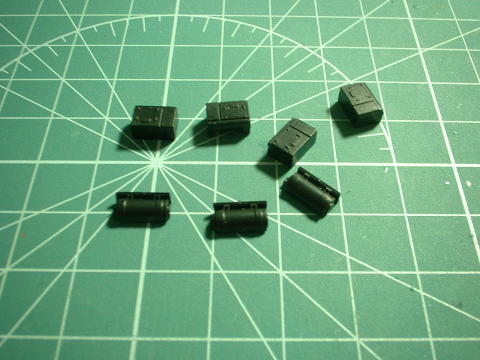

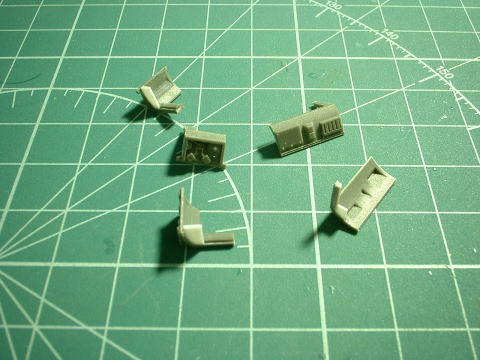

現行の床下カバーから切り出した床下機器 一部プラ板で調整しています |
 |

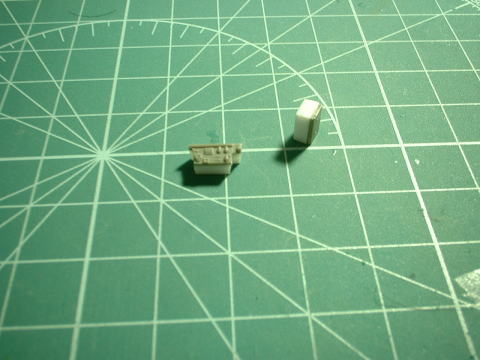

一部の床下機器はクモヤ１４５の床下機器から流用 |
 |

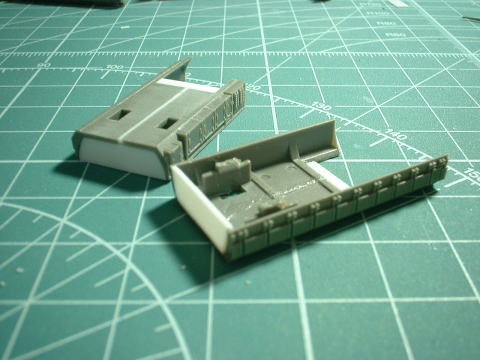

床下カバーの後ろ寄り、現行床下カバーは少し大きいので、二つに分離してコンパクトになるよう加工します。 このカバーは２ｍｍ程車体後ろよりに取り付けるためプラ板で調整してあります |
 |

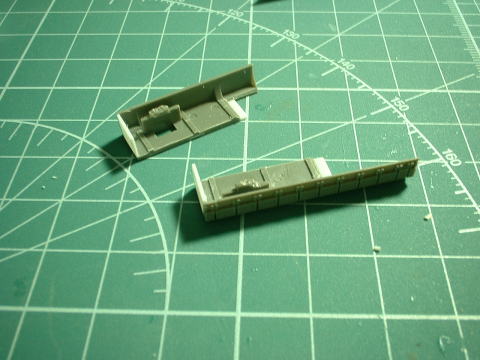

調整した後ろ寄りカバー |
 |

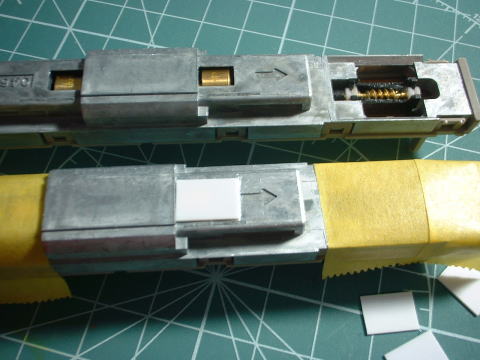

フライホイール部分の前寄り部分は、塗装の関係でプラ板で埋めておきます(接着にはゴム系接着剤使用) |
 |

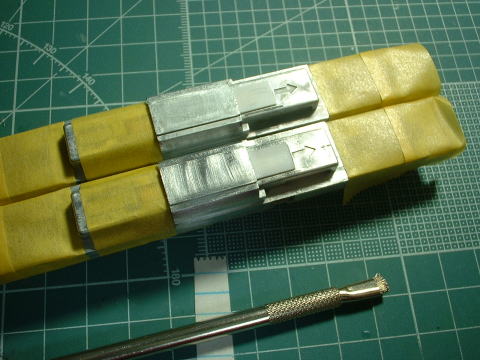

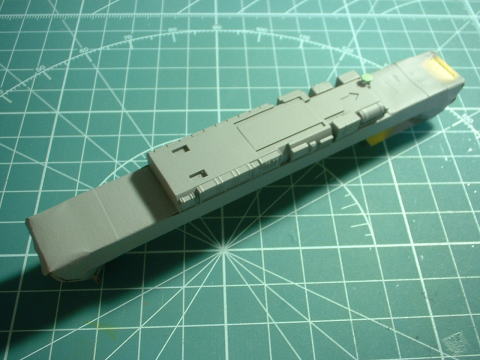

塗装する部分以外ははマスキングしておきます。 ダイキャスト部分はキサゲを使用し汚れを除去しておきます。 |
 |

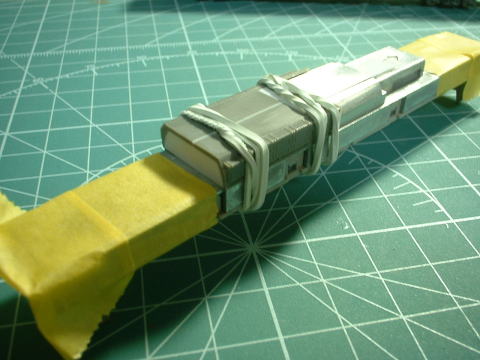

床下機器接着 ゴム系接着剤を使用しているので、固まるまで輪ゴムではめておきます 「ダイターン３」の背中みたいで チョッと萌え |
 |

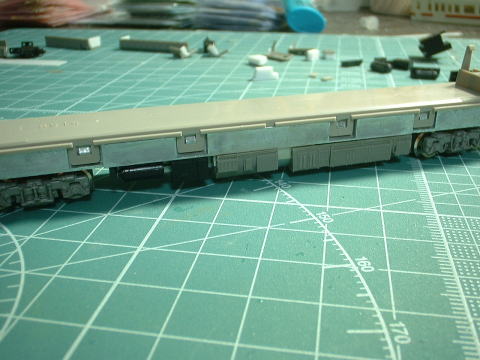

接着完了 |
 |
反対側 |
 |

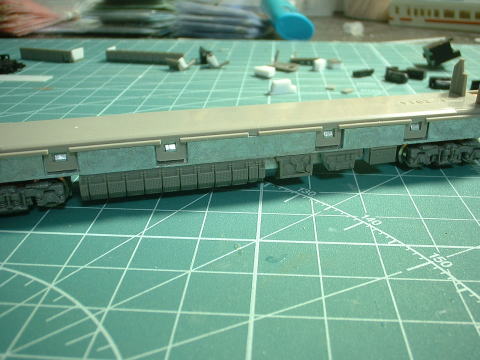

一応比較 抵抗器が少し後よりになったのがポイント その他機器もプラ板の肉づけで、立体的になりました |
 |

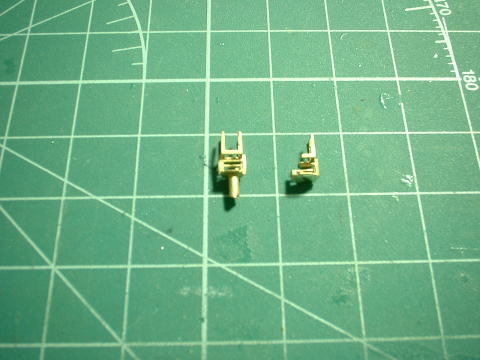

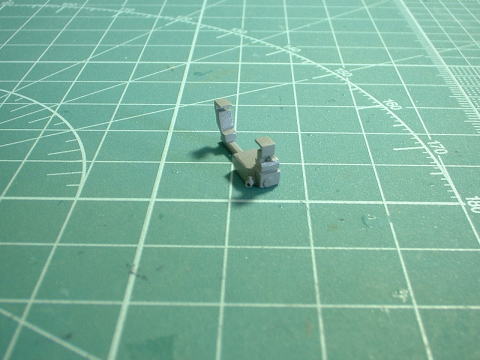

トレジャータウンからリアルなATS車上子が発売されたので使用してみました スペースの関係で画像のように加工しています。 |
 |

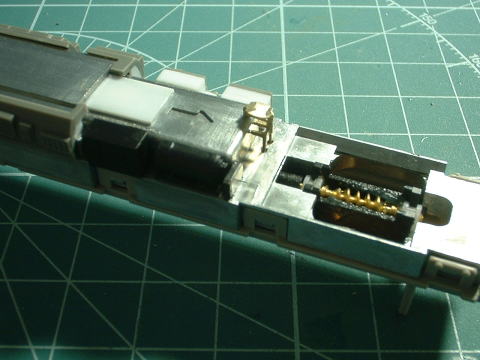

車上子取り付け 足の部分に取り付け穴を開け瞬間接着剤で接着しています |
 |
水洗いできないので、ウエットテッシュである程度汚れをとり、よく乾燥させて 下地にミッチャクロンマルチを塗装後 ねずみ1号つや消しを吹いています |
 |

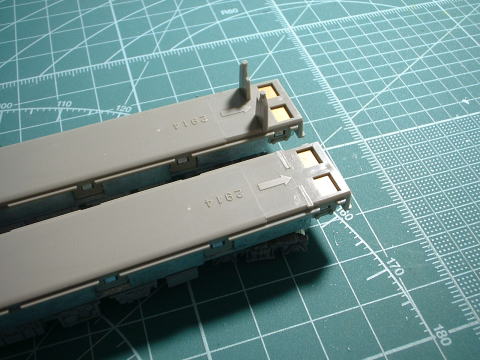

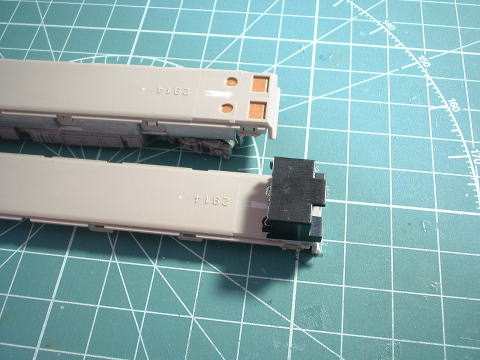

ライト部分の加工 室内灯用の支え棒は邪魔なのでカット！ クハ用に続き室内灯をつける際は、要加工になりました |
 |

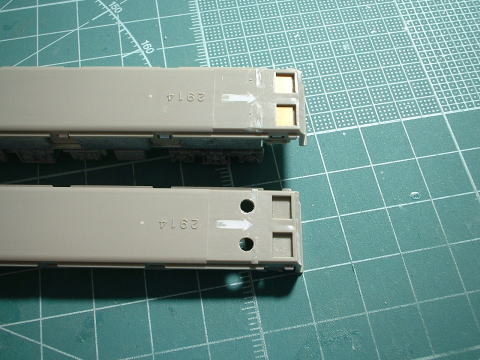

集電用の穴を開けます |
 |
なんとかうまく、集電できるようになりました。 ON・OFFスイッチはありません |
 |

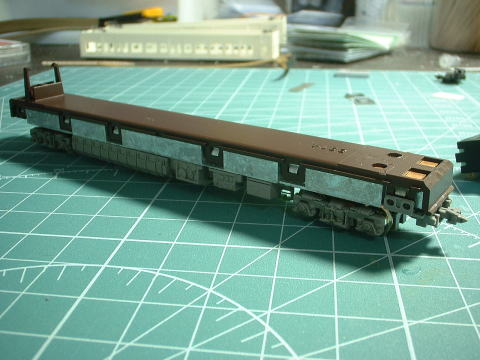

動力カバー部分をGMぶどう2号で塗装してクモハ用動力ユニット部完成 |
 |
ここまでこだわったら可能な限り再現してみようと思い トイレタンクをプラ板と真鍮を組み合わせ作ってみた トイレタンクだけで 気がついたら1ヶ月が経過してた・・・ |
