814 815 ATS-P車上子 (2座)
816 817 ATS-P車上子 (4座)
戻る

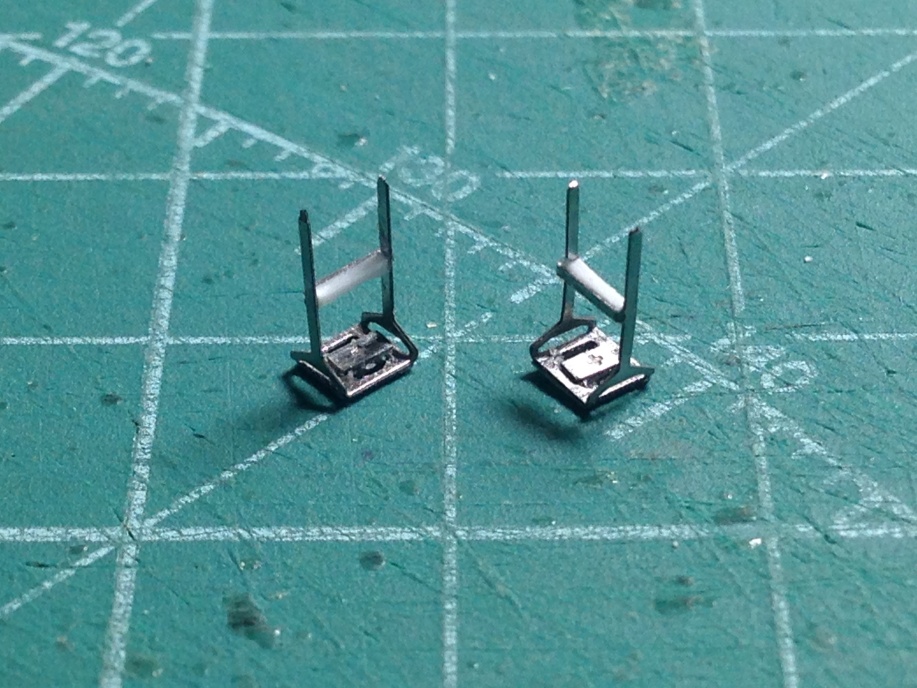

こちらは(2座)です。

αとβの違いは取り付ける向きの違いです。

左側がα 右側がβです。

取り付ける車種によって違いますので各自調査してください。

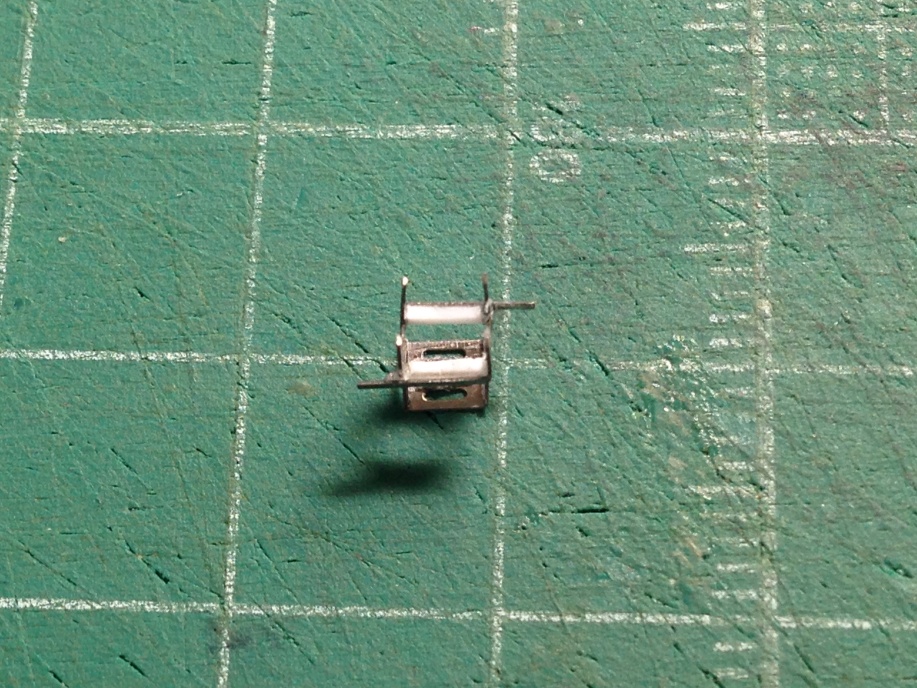

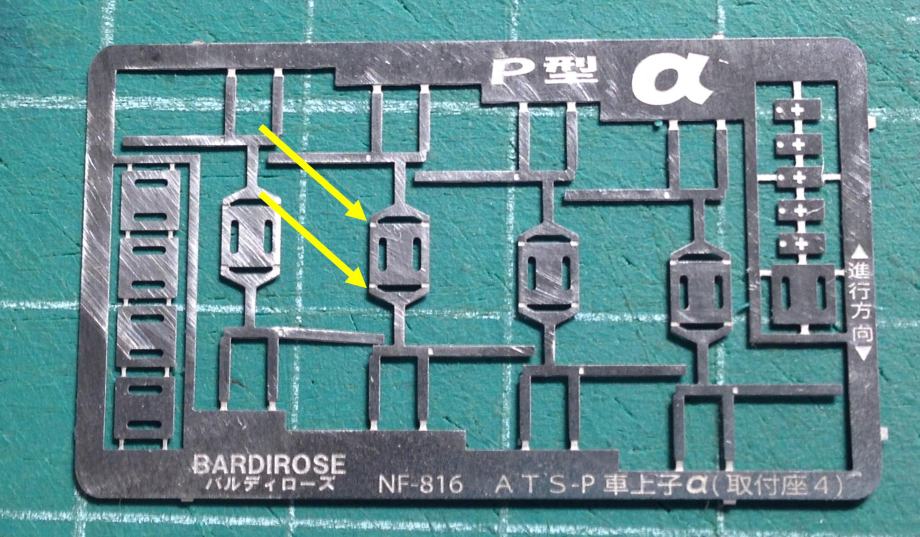

こちらは(4座)です。

αとβの違いは取り付ける向きの違いです。

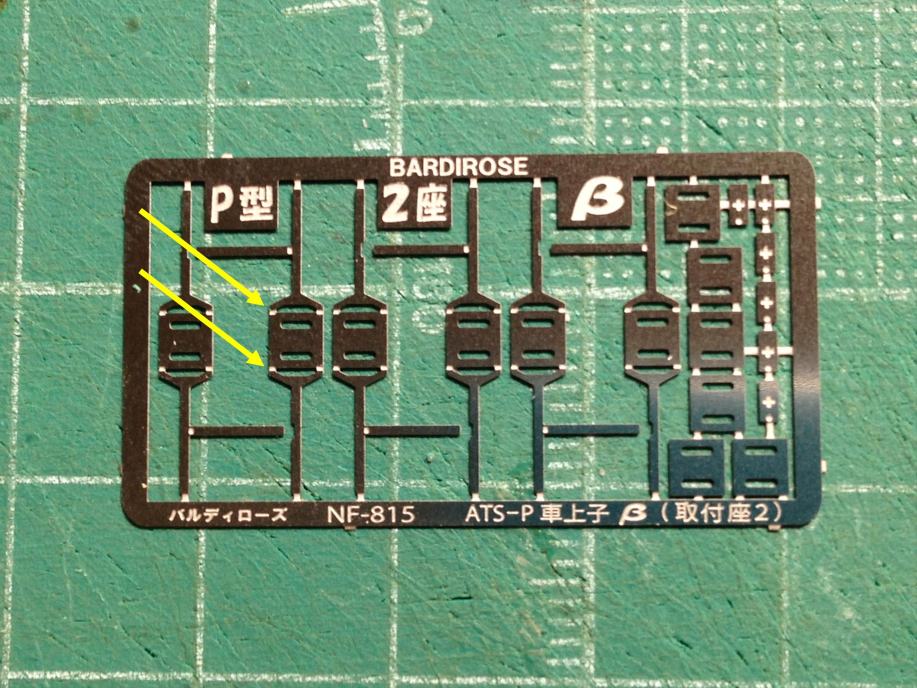

曲げ方向の向きがあります。

矢印部分、曲げ用の印がある方が、外側になります。
(4座)も同様です。

基本的に制作方は同じです。

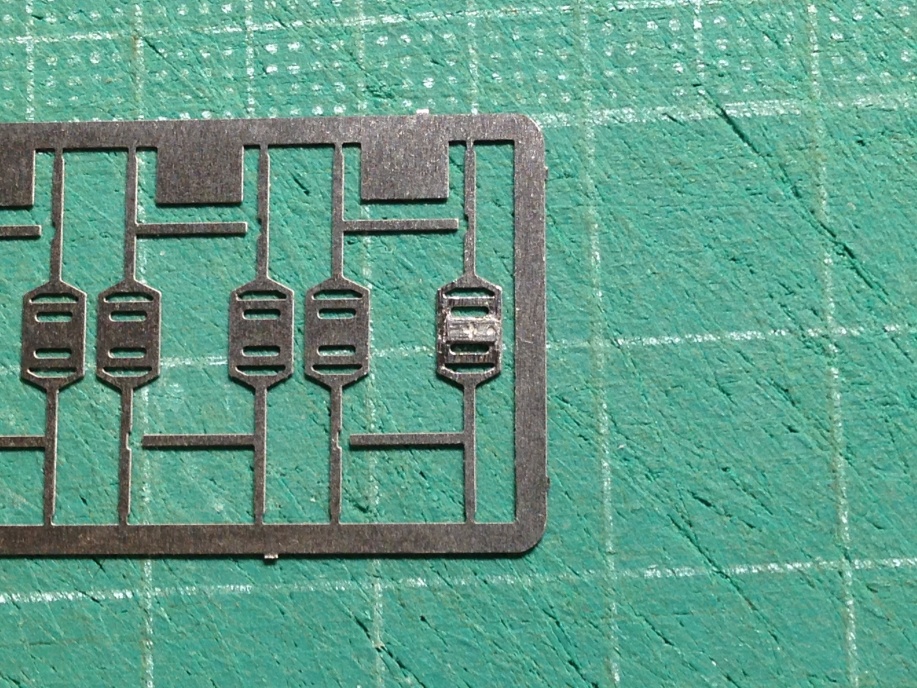

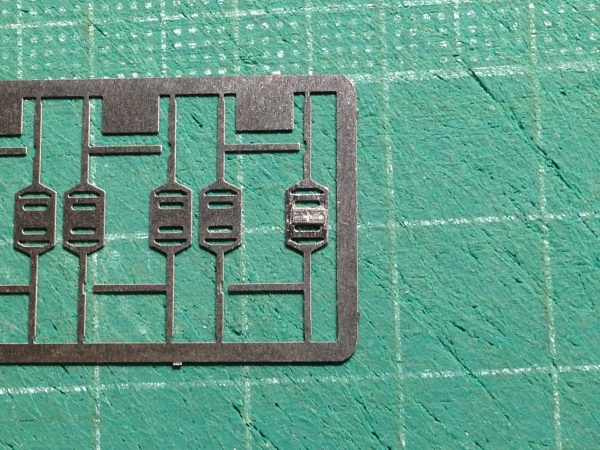

車上子部分に部品が付きます。

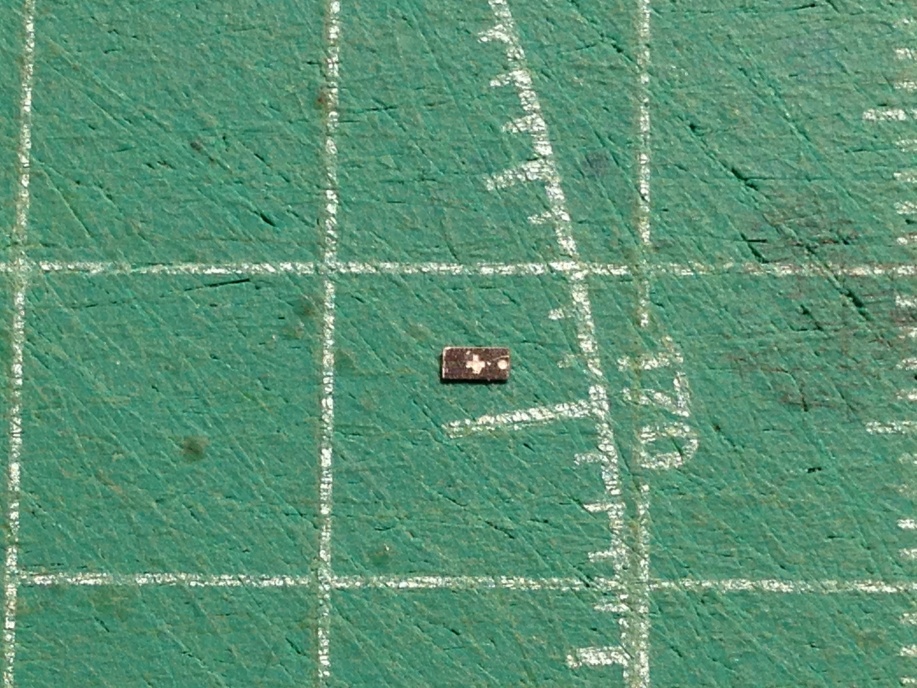

〇点がある方が進行後ろ側になりますが、取り付けると見えなくなってしまうので、適当でもいいです。
エッチングパーツ裏側が上側方向になりますので、こちらに部品がつきます。

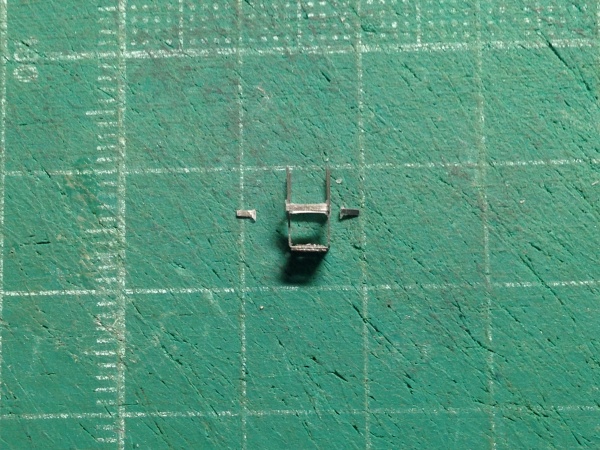

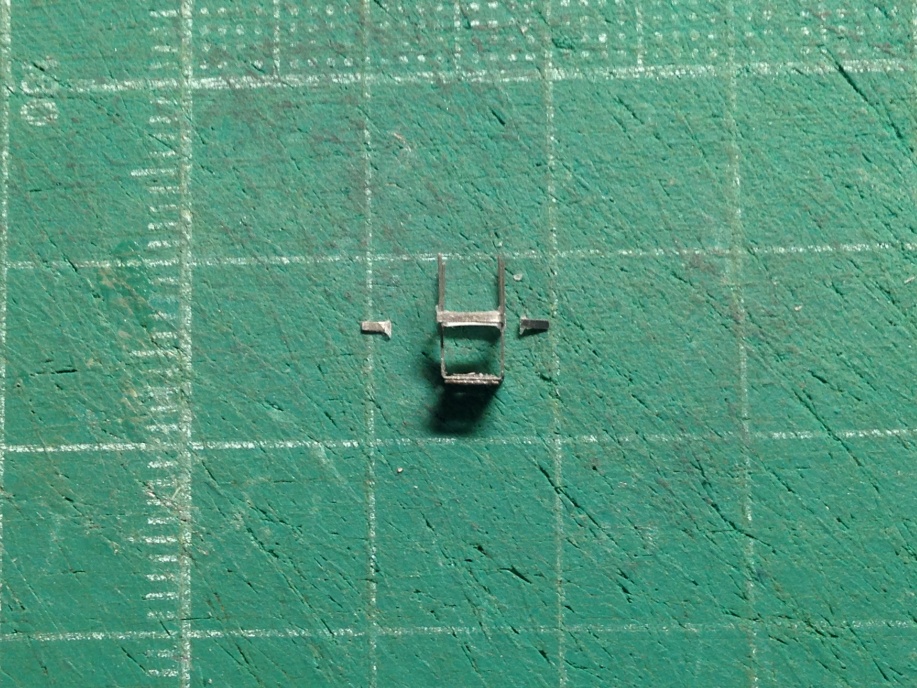

車上子部分をニッパーまたはエッチングばさみで切り離し後

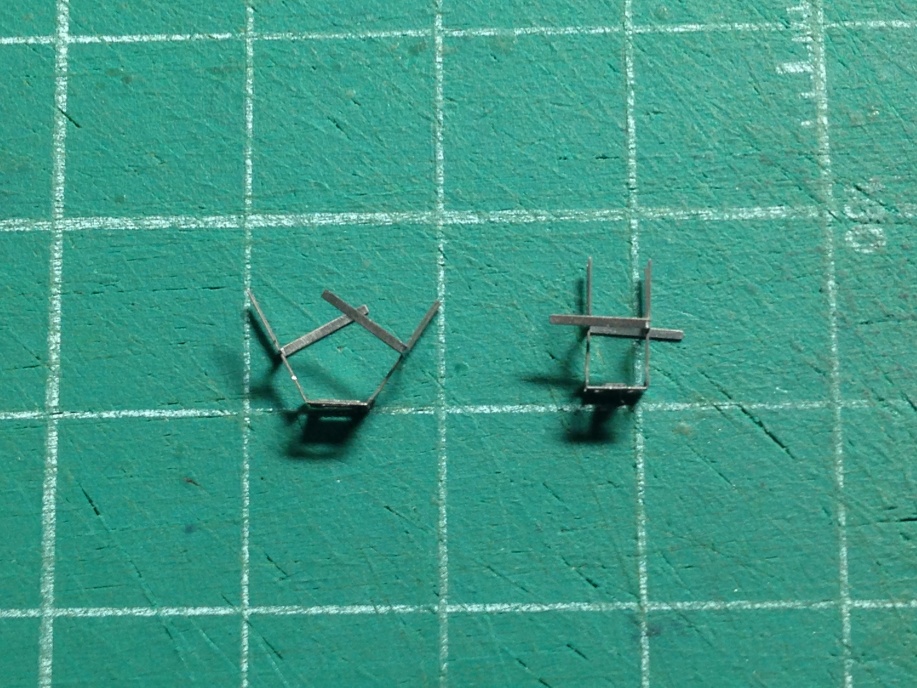

エッチングベンダーを使用して曲げていきます。

エッチングベンダー無い方は金属定規を使用してください。
横のはり部分は作業がしやすいよう長めにしてありますので、最後に切断します。

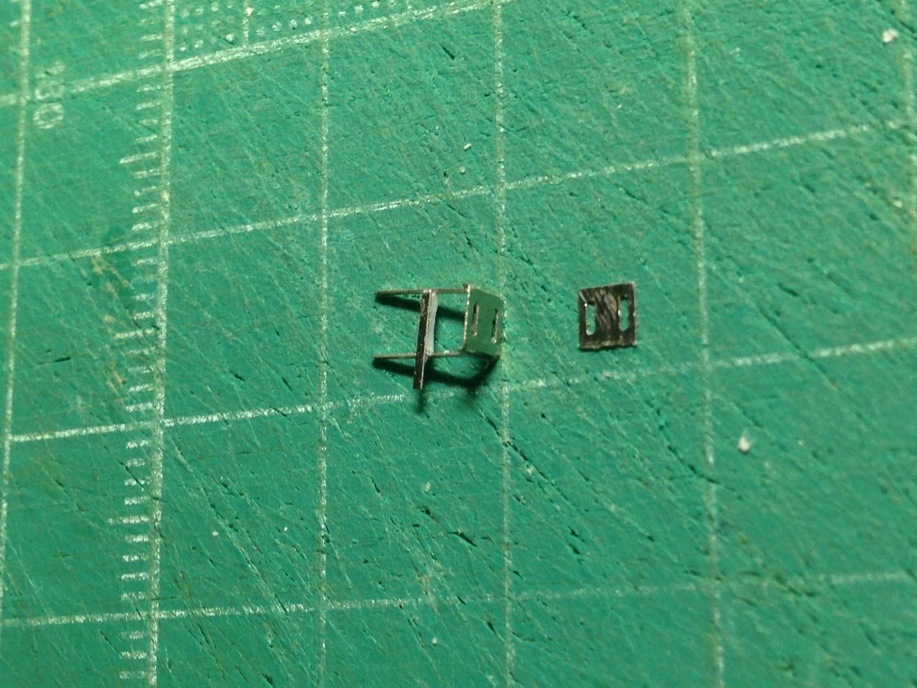

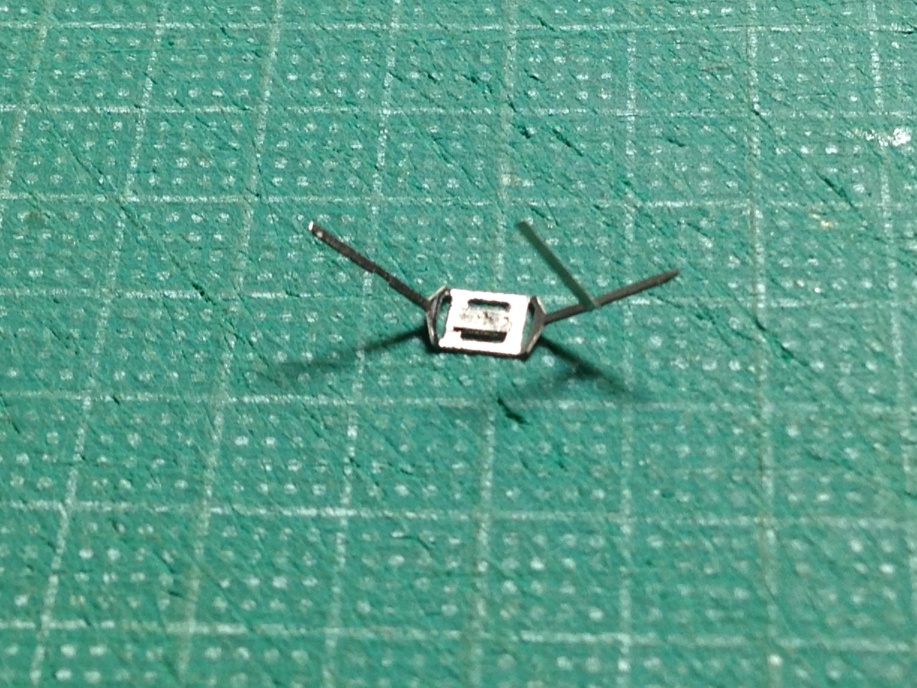

瞬間接着剤で接着してもいいのですが、接着面が少ないので強度が不足して、後から外れる場合があるので、t0.5のプラ板を貼って接着面の強度を上げます。

ハンダが使える方は、ある程度の数を組み立てて、ハンダ付けした方が早いと思います。
車上子部分厚みが薄いのが気になる方は、下側へ1枚重ねてください。

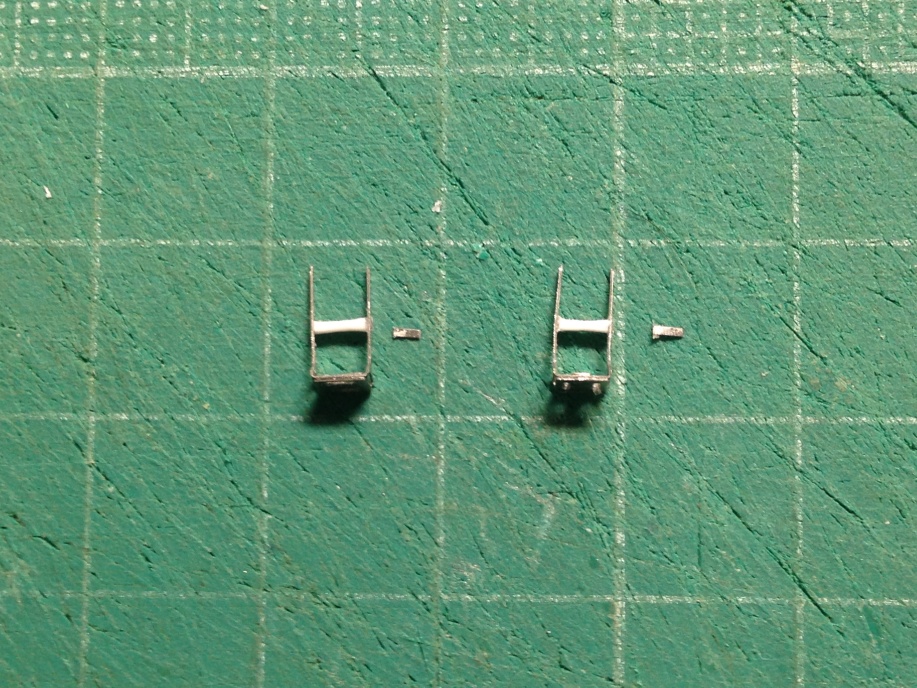

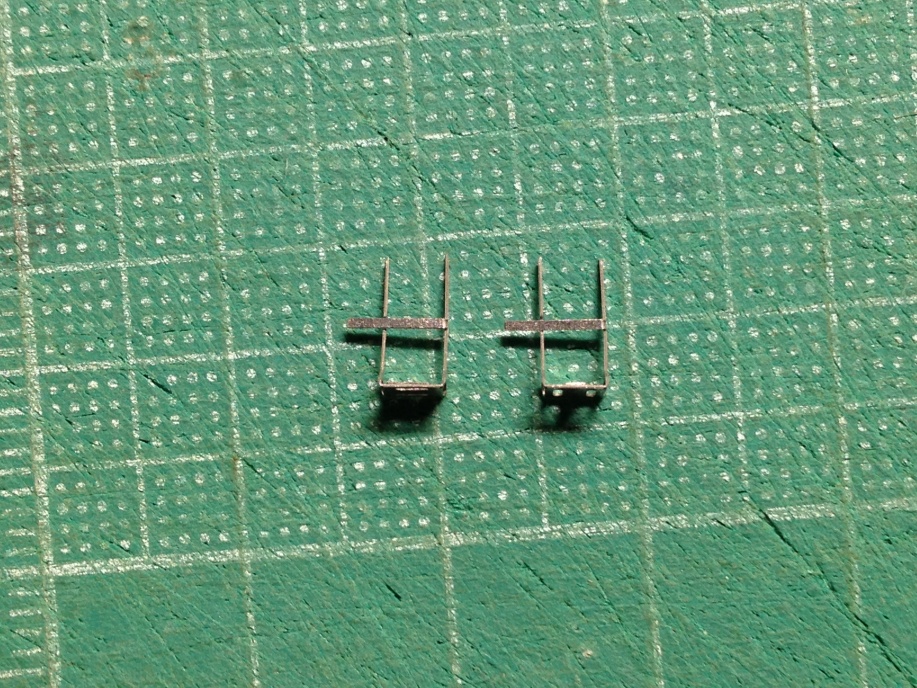

しっかり接着できたら横のはりの余り部分をニッパーで切って除去します。
(4座)も同様です。

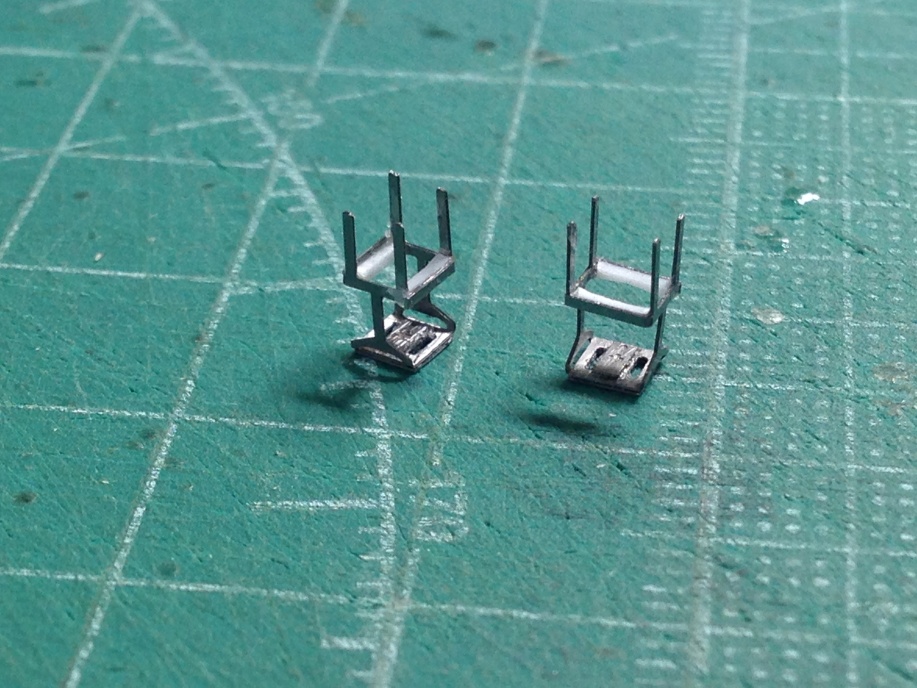

エッチングベンダーを使用して曲げていきます。
t0.5のプラ板を貼って接着面の強度を上げてあります。

瞬間接着剤のみで、制作も可能です。
横のはりの余り部分をニッパーで切って除去します。
取付用の穴はt0.5にしてありますが、キツイ場合はt0.6で広げて調整してください。

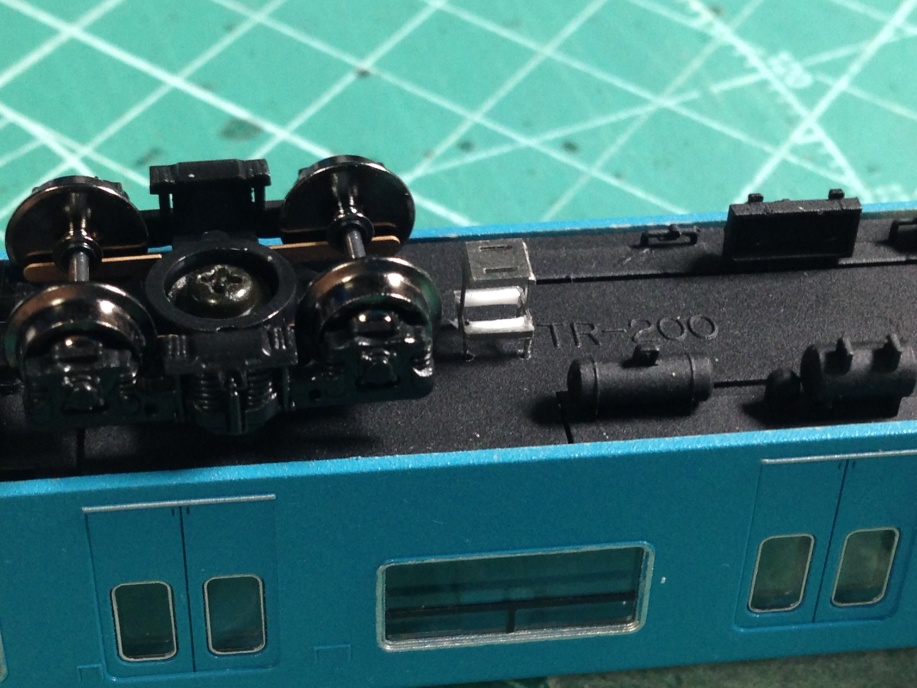

曲げ具合で取付寸法がずれるので、現物合わせで取り付けてください。

塗装は、家庭用洗剤で洗浄後、プライマー(ミッチャクロンマルチ推奨)後塗装してください。
