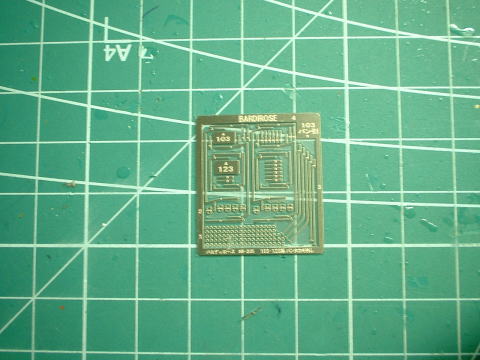

１０３系用カギ外しパーツ ＆おまけの１２３系カギ外しパーツ １１９系制作の際予想以上にリアルに出来てしまったので、作ってもらいました（バルディローズ205） エッチングのパーツを切る際必ずある、枝、ツナギ、ブリッジと言うらしいをニッパーやカッターで切る、そして切り口をヤスリで修正する等作業がありましたが。 「このパーツにはありません！」 |
 |

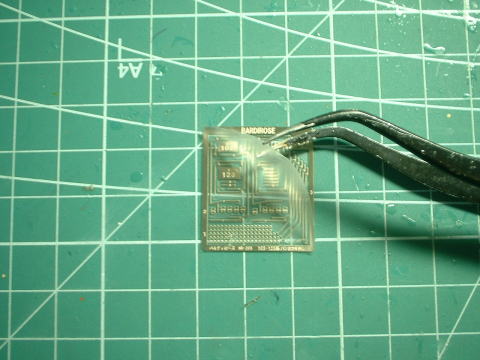

エッチングパーツを保護するフィルムが表側に貼ってあるので、ピンセットでピリピリはがします。 簡単にはがれます。 |
 |

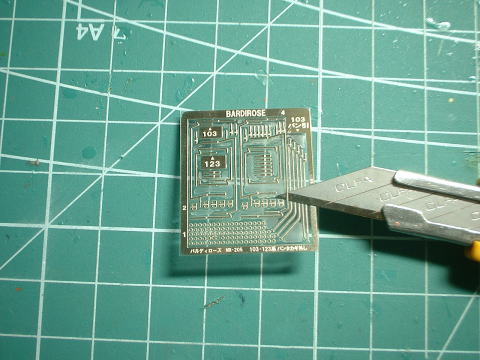

特殊なフィルムにパーツがくっついてるので、カッターの刃先を使用し、はがしていきます。 細かいパーツなので曲がらないよう注意は必要です。 |
 |

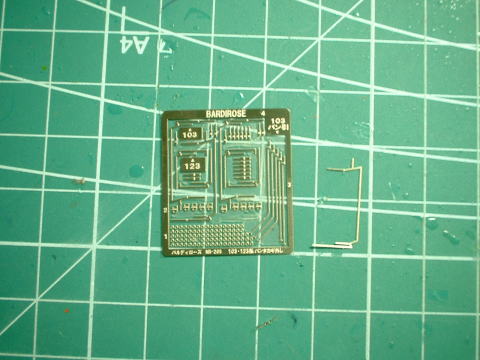

カギ外しパーツ取り外し完了 特殊フィルムなので、この後の処理は不要になります（時間短縮） |
 |

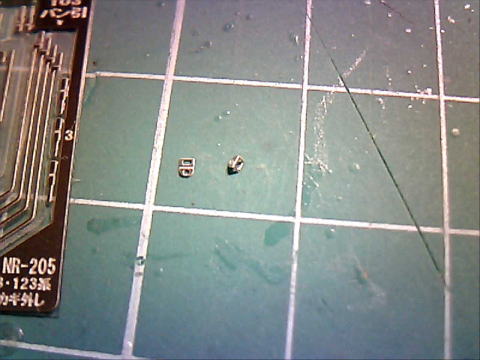

さらに○パーツをはがしていきます。 |
 |

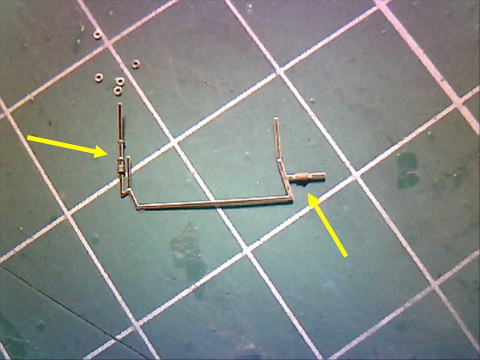

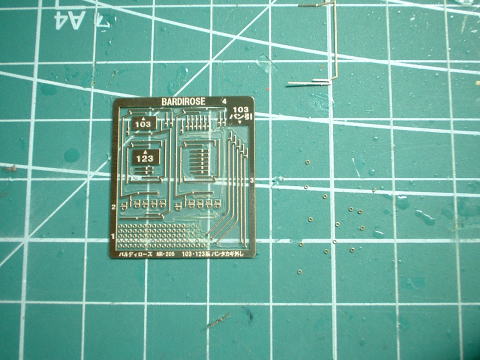

○パーツはガイシパーツです。 ５ヶ程矢印の部分に入れて、瞬間接着剤（サラサラタイプ）を少量たらして固定します。 ○パーツ約０．３ミリなので飛んでかないよう注意が必要です。 |
 |
ガイシの再現完了 |
 |

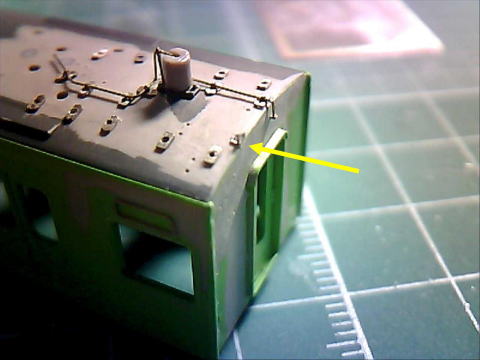

矢印の部分３箇所が取付け用の足になるので、取り付ける屋根部分に合わせ、印を付けて0.3ドリルで穴を開けます。 |
 |

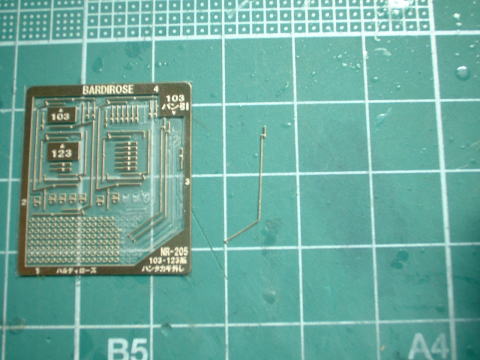

こちらは、カギ外しパーツとパン引き棒をつなぐクランクパーツ 同じくはがして、ピンセットで９０度曲げます。指でも簡単に曲がります。 |
 |

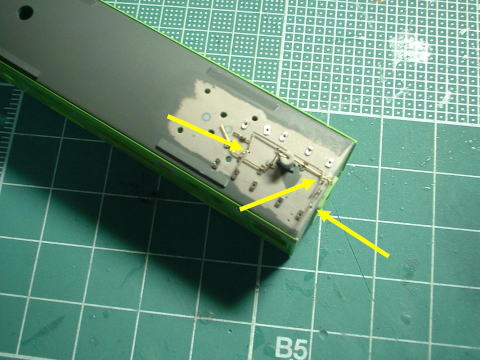

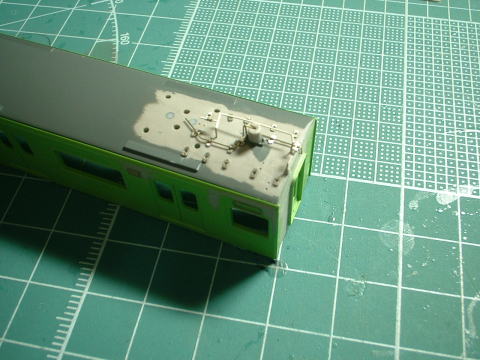

矢印の穴を開けたところに合わせ瞬間接着剤で取り付けます。 瞬間接着剤で再度穴が埋まってしまうので、再度０．３ドリルで穴あけ。 |
 |
カギ外しパーツの３箇所の曲げ部分を９０度曲げて穴に差し込んでいきます。 パーツがゆがまないようゆっくりと入れていきます。 穴がきつい場合は再度０．３ドリルで穴の周囲にゆとりを持たせてから再度入れます。 |
 |

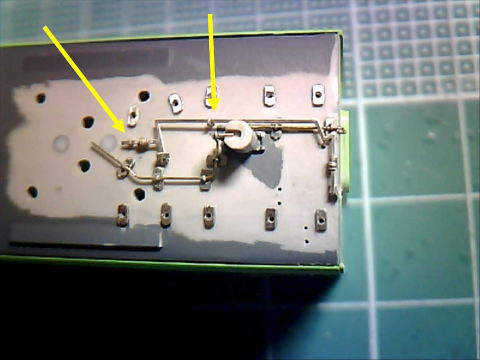

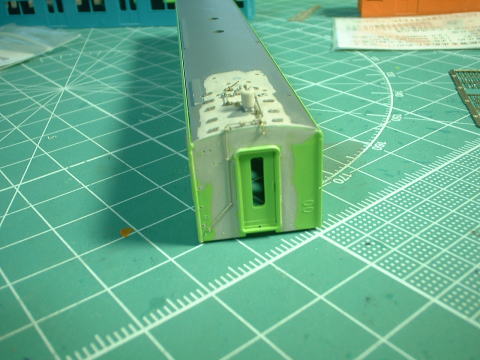

矢印のところに割りピンを使用し強度を上げておきます。 |
 |

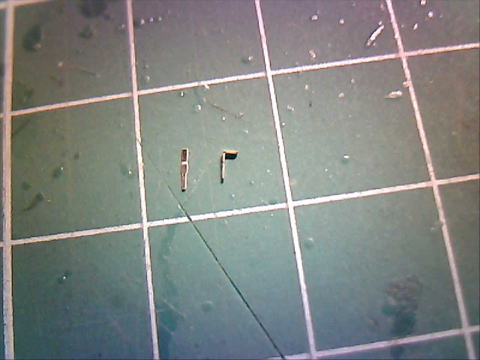

こちらはおまけのカギ外しリアル化パーツ はがして９０℃に曲げます。 長いタイプと短いタイプ２種類あります。 |
 |

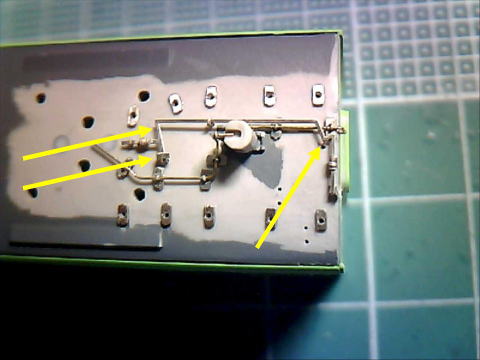

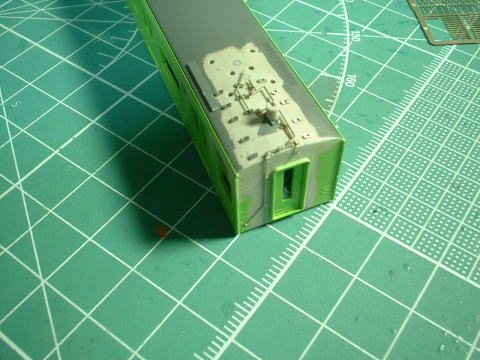

０．３で穴あけし 左矢印２箇所に長いパーツ 右矢印１箇所に短いパーツ を付けてみました。 |
 |

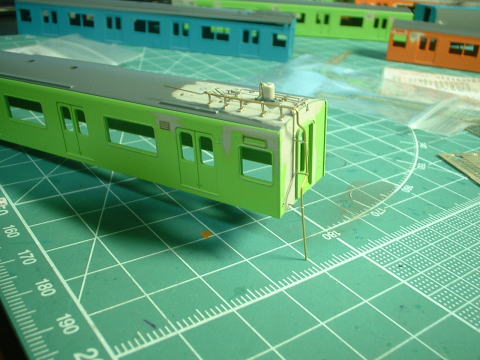

パン引き棒 基本的に実車は筒とワイヤーです。 |
 |

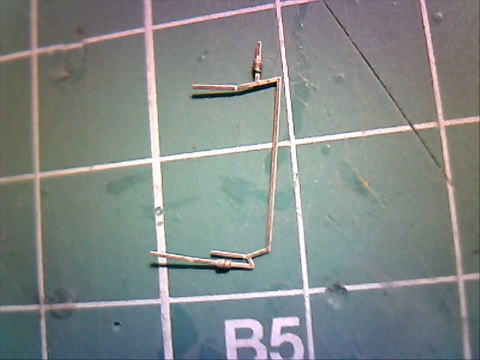

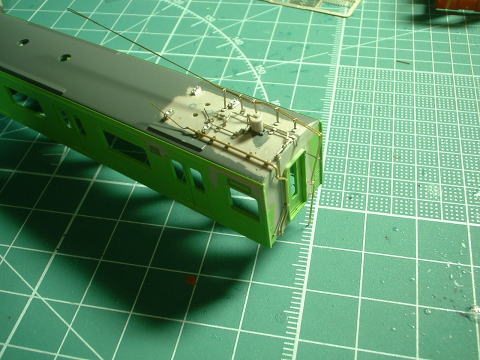

クランクパーツに差し込めるようにしてから 角度を調整し割りピン３箇所で取り付けます。 |
 |
ここまで作業が済んでからゆがみが無いか確認し、裏側に瞬間接着剤を流して固定します。 |
 |
曲げておいた、母線の取り付け |
 |
母線取り付け完了 パン引き棒が母線の裏側に来ますので、母線があとづけになります。 |
 |

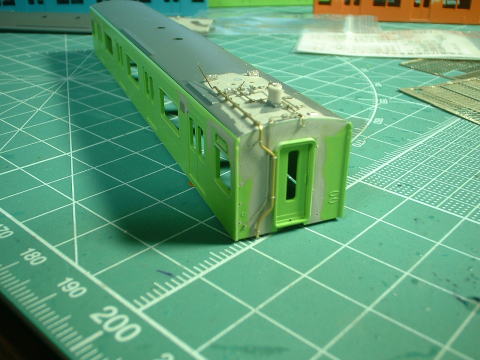

作用管の取り付け |
 |

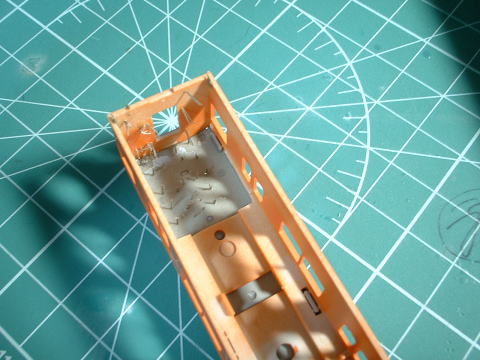

ちなみに裏側はこんなになっています。 ニッパーを使用しカットします。 |
 |

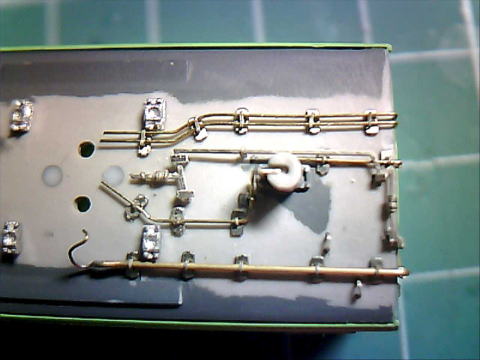

拡大してみた。 カギ外しのおまけパーツが個人的に好きです。 そこまでしなくてもいいだろって感じで・・・ |
 |

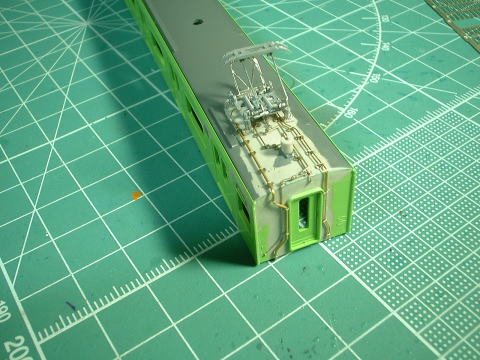

パンタグラフを付けて仮組 |
 |

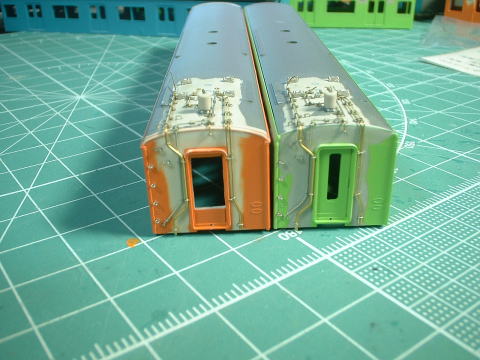

昇降ステップも付けて ２編成分完成 泣きそう・・・ パン引き棒は本来ワイヤーなので表現に困っています。 こんな感じでいいのかな |
